Gegenwind nutzen.
Die AIP Sechs-Komponenten-Windkanalwaage ist das präzise Herzstück aerodynamischer Messungen. Sie erfasst zuverlässig Längskraft, Seitenkraft und Auftrieb sowie alle drei Momente – die Grundlage für eine umfassende Bewertung von Aerodynamik, Fahrstabilität und Strömungsverhalten.
Möglich wird dies durch eine hochsteife, vibrationsarme Messplattform, ausgestattet mit sechs präzisen Kraft- und Momentensensoren, die selbst kleinste aerodynamische Veränderungen sicher abbilden. Die integrierte Kalibriereinheit mit elektrisch angetriebenen Gewichten ermöglicht eine regelmäßige, reproduzierbare Überprüfung der Messelemente, während ein QuickCheck-System eine schnelle Funktionskontrolle vor jedem Testlauf gewährleistet.
Damit liefert die AIP Windkanalwaage exakt die Daten, die moderne Fahrzeugentwicklung benötigt: belastbare Messwerte zur Optimierung von Widerstand, Auftrieb, Seitenwindstabilität und aerodynamischer Balance. Ob Validierung von CFD-Simulationen, Bewertung von Designvarianten oder Entwicklung neuer Fahrzeugplattformen – die AIP Windkanalwaage schafft die Grundlage für verlässliche, effiziente und praxisnahe Aerodynamikentwicklung.
Vorteile
- Höchste Messpräzision: Exakte Erfassung aller sechs Kräfte und Momente für feinste aerodynamische Detailanalyse.
- Reproduzierbare Kalibrierung: Integrierte Kalibriereinheit und QuickCheck sichern jederzeit verlässliche Messgenauigkeit.
- Universell einsetzbar: Für verschiedenste Fahrzeugtypen und Komponenten geeignet – von Aerodynamik bis Stabilität.
- Robust und wartungsfreundlich: Langlebige Konstruktion für zuverlässigen Dauerbetrieb und schnelle Serviceabläufe.
- Fundierte Entscheidungsbasis: Präzise Messdaten für Optimierung von Aerodynamik, Fahrverhalten und Designvarianten.
Anwendung
- Aerodynamik-Optimierung: Messung von Widerstand, Auftrieb, Seitenkraft und Momenten zur Effizienz- und Leistungssteigerung.
- Seitenwind & Stabilität: Bewertung der Reaktion auf Querströmungen zur Verbesserung von Sicherheit und Spurtreue.
- Design- und Geometrievergleich: Analyse unterschiedlicher Karosserie- und Komponentenformen auf ihren aerodynamischen Einfluss.
- CFD-Validierung: Realmessdaten zur Absicherung und Kalibrierung von Strömungssimulationen.
- Komponentenuntersuchung: Präzise Messung aerodynamischer Effekte einzelner Bauteile.
- Fahrzeugplattform-Entwicklung: Bewertung aerodynamischer Eigenschaften von Prototypen und Konzeptfahrzeugen.

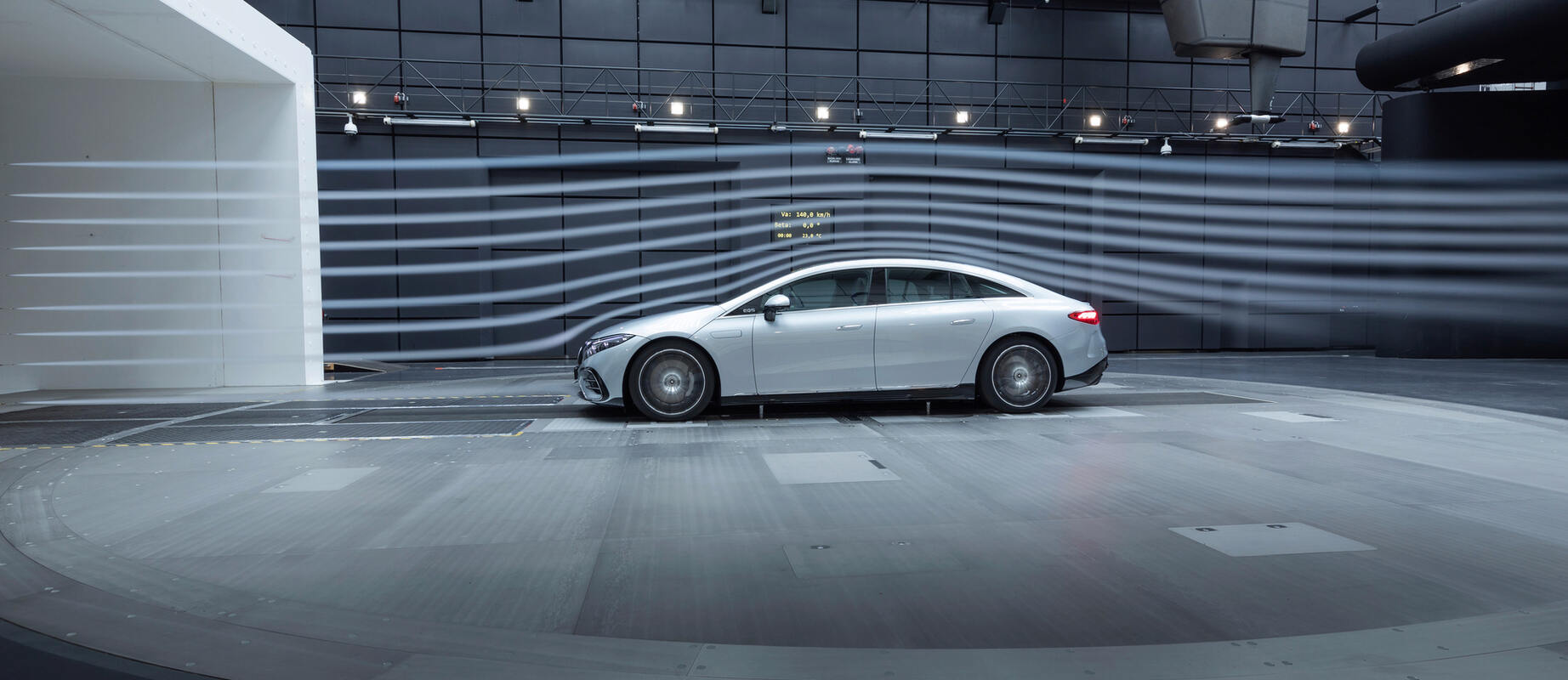

Die Windkanalwaage – einen Windstoß voraus

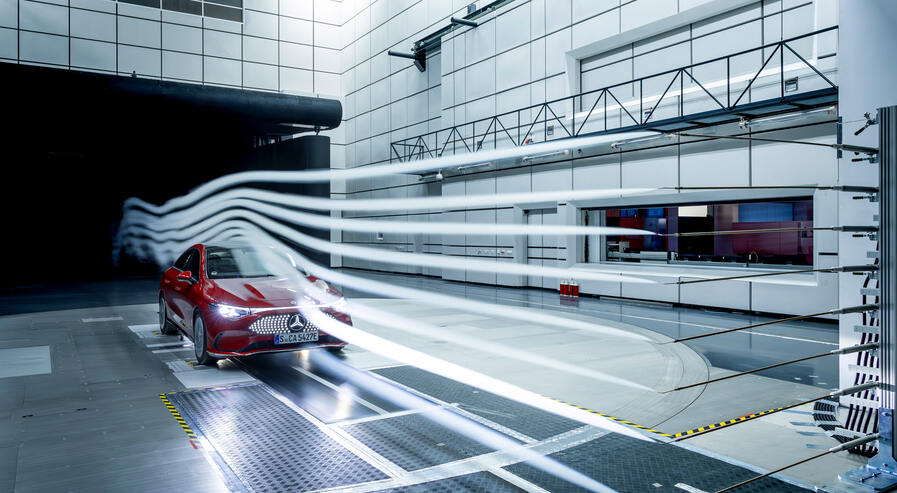

Präzise Sechs-Komponenten-Messung
Die Windkanalwaage erfasst alle drei Kräfte (Fx, Fy, Fz) und drei Momente (Mx, My, Mz) mit hoher Auflösung und geringem Messrauschen. Die Sensorik ist so angeordnet, dass Querempfindlichkeiten minimiert und Lastpfade klar getrennt werden, wodurch auch komplexe aerodynamische Lastzustände sauber rekonstruierbar bleiben.

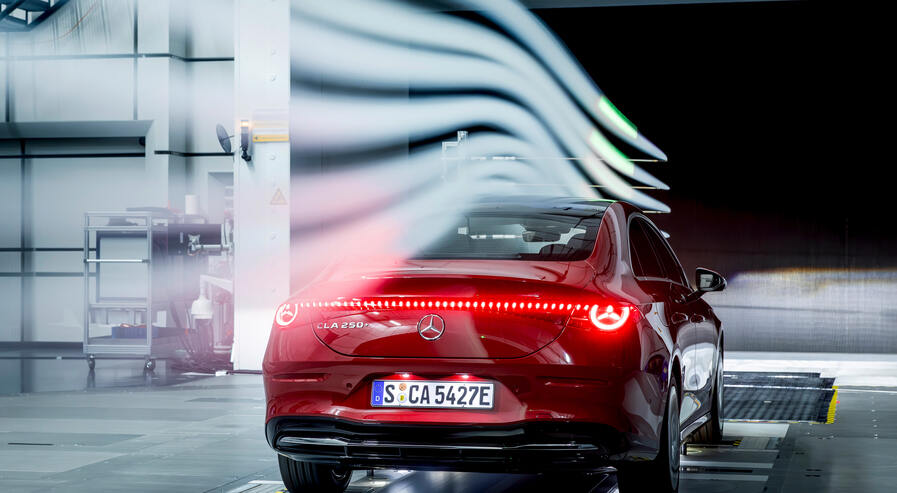

Hochsteife Messplattform
Die Plattform besteht aus einer FEM-optimierten Struktur mit hoher Biegesteifigkeit und torsionaler Stabilität. Dadurch werden Eigenfrequenzen in Bereiche verschoben, die außerhalb der typischen Strömungs- und Tunnelanregungen liegen, was die Messungen weitgehend unempfindlich gegen Vibrationen, Pulsationen und mechanische Störeinflüsse macht.

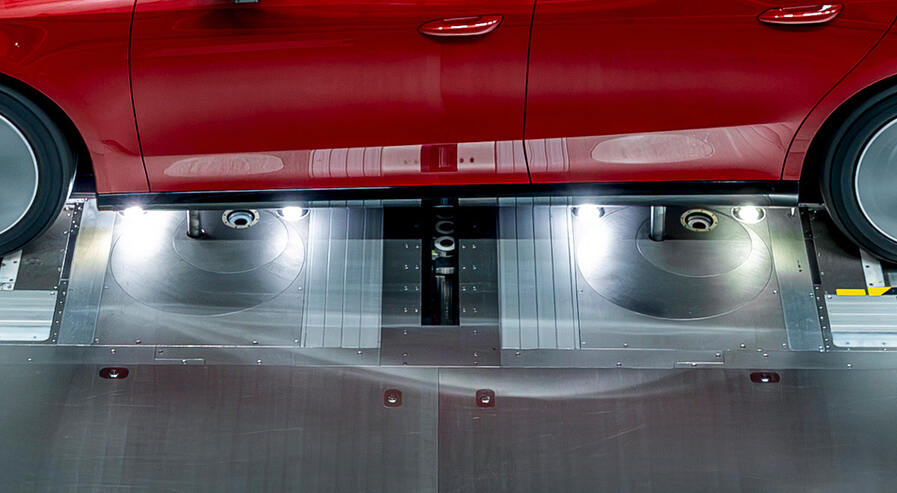

Integrierte Kalibriereinheit mit Funktionsprüfung
Die Kalibriereinheit generiert definierte Lasten mittels elektrisch verfahrbarer Gewichte, die reproduzierbare Kraft- und Momenteneinleitungen nach Norm vordefinierter Lastpfade erlauben. Dadurch lässt sich die vollständige Messkette regelmäßig prüfen, linearisieren und dokumentiert absichern – ohne Demontage oder externe Hilfssysteme. Das integrierte QuickCheck-System validiert vor jedem Testlauf die Grundfunktion aller Sensoren und Messpfade durch kurze Selbsttests und erkennt Abweichungen frühzeitig.

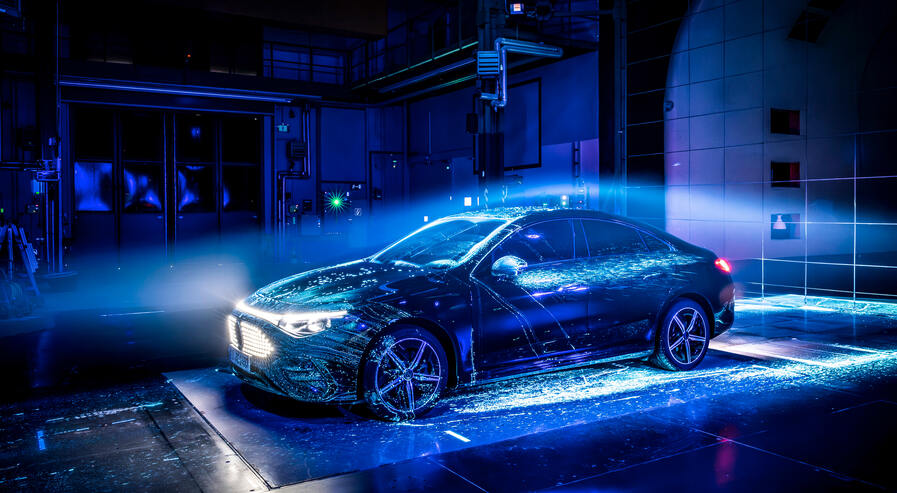

Ideal für Fahrzeug- und Komponentenentwicklung
Die Waage unterstützt Tests von Gesamtfahrzeugen, Modellen und Einzelkomponenten durch eine hohe zulässige Maximalbelastung und präzise Erfassung dynamischer Laständerungen. Damit eignet sie sich für cw-Optimierungen, Balance-Untersuchungen, Bauteilverglichen und aerodynamische Funktionsanalysen über den gesamten Entwicklungsprozess.

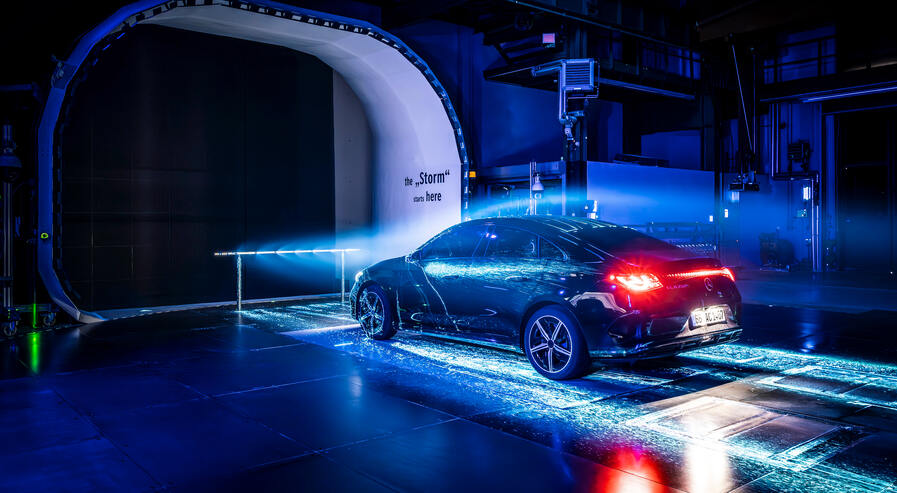

Präzise Entscheidungsdaten für die Aerodynamik
Die Waage liefert belastbare Daten zu Luftwiderstand, Auftrieb, Seitenkraft und aerodynamischen Momenten, die unmittelbar in die Bewertung der Stabilität, Effizienz und Gesamtperformance eines Fahrzeugs einfließen. Dies ermöglicht eine klare Bewertung von Designvarianten und deren Einfluss auf Balance und Fahrverhalten.

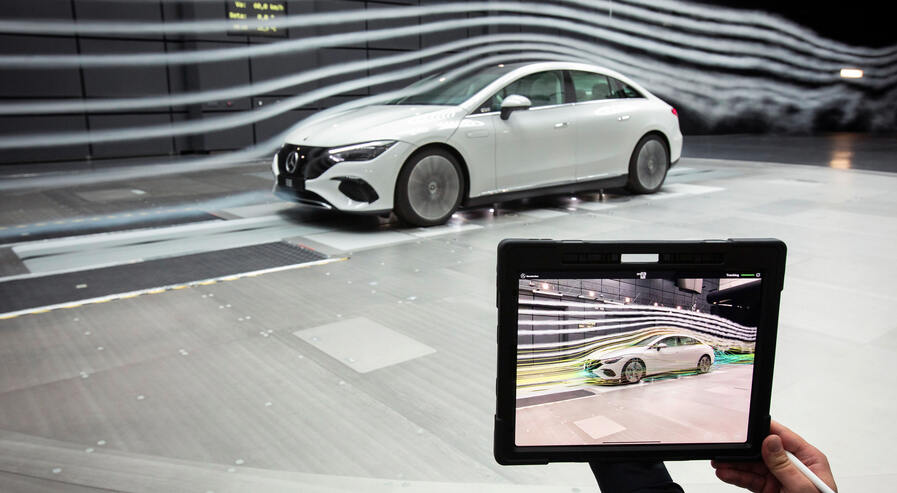

Unterstützung datengetriebener Entwicklungsprozesse
Durch die hohe Messgenauigkeit dient die Windkanalwaage als verlässliche Referenz für strömungsmechanische Simulationen (CFD), wodurch sich digitale Modelle validieren und optimieren lassen. Die präzisen Lastdaten unterstützen moderne, simulationsgetriebene Entwicklungsansätze wie Virtual Aerodynamics, Sensitivitätsanalysen und digitale Zwillinge.
